Catalogue pièces
Couvercle PDM Et Magnéto _04R1530
5

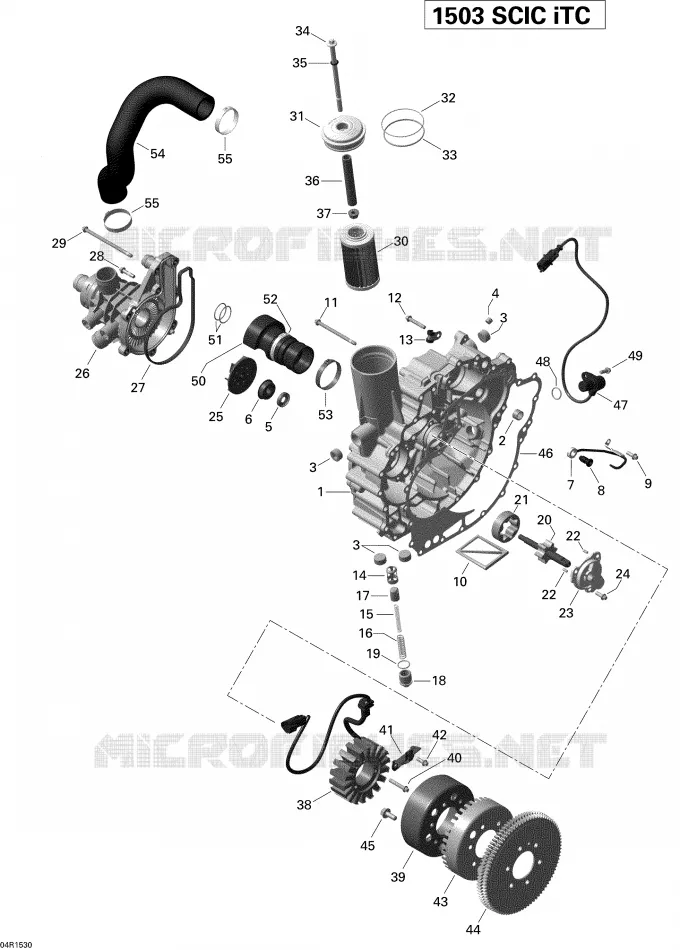

Vue éclatée
Catalogue pièces
Système Alimentation _17S1518
par
Marche Arrière _31S1518
Couvercle PDM Et Magnéto _04R1530
50
24
54
5
31
37
16
49
41
25
29
44
19
15
23
35
46
10
8
51
30
43
45
12
4
48
22
22
20
47
17
40
38
13
7
3
3
3
28
36
21
55
55
9
26
11
2
42
52
33
32
14
39
34
6
53
18
27
1
1
TIMING/DRIVE COVER ASS Y Carter d'Allumage Ass.. Inclus 1 à 6
420910521
420481440
821,02€ Prix unitaire TTC
2
BEARING NEEDLE Roulement à aiguilles
420232482
24,32€ Prix unitaire TTC
3
PLUG SCREW M20 X 1.5 Vis d'Obturation M20 X 1.5
420641317
16,56€ Prix unitaire TTC
4
PLUG SCREW M10 X 1 Bouchon M10 X 1
420641323
16,46€ Prix unitaire TTC
5
OIL SEAL Anneau Étanche
420650310
420650315
13,80€ Prix unitaire TTC
6
ROTARY SEAL Joint Rotatif
420650370
420650371
51,26€ Prix unitaire TTC
7
GICLEUR D HUILE ASS Y Gicleur d'Huile Ass'y. Includes 7 to 8
420856877
67,00€ Prix unitaire TTC
8
BANJO SCREW Vis Banjo
420840181
16,98€ Prix unitaire TTC
9
FLANGED TORX SCREW M6 X 16 Vis Hexalobulaire & épaulement M6 X 16
420641048
3,52€ Prix unitaire TTC
10
OIL SIEVE Tamis d'Huile
420956950
19,33€ Prix unitaire TTC
11
FLANGED TORX SCREW M6 X 85 Vis Hexalobulaire À Épaulement M6 X 85
420641228
8,76€ Prix unitaire TTC
12
FLANGED TORX SCREW M6 X 35 Vis Hexalobulaire & épaulement M6 X 35
420641258
4,00€ Prix unitaire TTC
13
CLAMP Bride
420853414
21,28€ Prix unitaire TTC
14
VALVE SEAT SLEEVE Manchon Du Siège De Soupape
420256606
34,46€ Prix unitaire TTC
15
COMPRESSION SPRING Ressort De Compression
420939400
420939401
16,91€ Prix unitaire TTC
16
COMPRESSION SPRING Ressort De Compression
420939211
10,28€ Prix unitaire TTC
17
PISTON VALVE Soupape de Piston
420256630
420256638
26,42€ Prix unitaire TTC
18
PLUG SCREW M20 X 1.5 Vis d'Obturation M20 X 1.5
420641052
44,72€ Prix unitaire TTC
19
O-RING Joint Torique | Included in gasket kit
420230890
6,32€ Prix unitaire TTC
20
PUMP SHAFT ASS Y Arbre De Pompe & l'Huile Ass.
420837472
65,00€ Prix unitaire TTC
21
OIL PUMP ROTOR 16 MM Rotor De Pompe & l'Huile 16 mm
420956675
41,92€ Prix unitaire TTC
22
NEEDLE PIN Goupille & Aiguille
420929070
2,24€ Prix unitaire TTC
23
OIL PUMP COVER Couvercle de Pompe à Huile
420811590
420811591
42,86€ Prix unitaire TTC
24
FLANGED TORX SCREW M6 X 16 Vis Hexalobulaire & épaulement M6 X 16
420641048
3,52€ Prix unitaire TTC
25
IMPELLER Hélice
420922801
18,90€ Prix unitaire TTC
26
WATER PUMP HOUSING ASS Y Boîtier de Pompe À Eau Ass.. Inclus 22 à 23
420922686
420922921
343,01€ Prix unitaire TTC
27
GASKET Joint étanche
420950840
17,82€ Prix unitaire TTC
28
FLANGED TORX SCREW M6 X 25 Vis Hexalobulaire & épaulement M6 X 25
420641238
3,84€ Prix unitaire TTC
29
TORX FLANGED SCREW M6 X 105 Vis Hexalobulaire & épaulement M6 X 105
420641338
8,76€ Prix unitaire TTC
30
OIL FILTER Filtre à l'Huile
420956741
15,82€ Prix unitaire TTC
31
OIL FILTER COVER Couvercle Du Filtre À Huile
420612080
420612081
13,06€ Prix unitaire TTC
32
O-RING Joint Torique | Included in gasket kit
420850500
3,76€ Prix unitaire TTC
33
O-RING Joint Torique
420230920
420230923
3,72€ Prix unitaire TTC
34
HEX. SCREW M8 X 140.5 Vis Hex. M8 X 140.5
420641103
420641104
16,08€ Prix unitaire TTC
35
O-RING Joint Torique | Included in gasket kit
420950860
4,58€ Prix unitaire TTC
36
SPACER Espaceur
420857229
24,32€ Prix unitaire TTC
37
HEX. NUT M8 écrou Hex. M8
420842610
15,92€ Prix unitaire TTC
38
STATOR PLATE Plaque Réacteur
420889721
420889726
365,54€ Prix unitaire TTC
39
MAGNETO FLYWHEEL Volant Moteur
420296900
522,38€ Prix unitaire TTC
40
FLANGED TORX SCREW M6 X 35 Vis Hexalobulaire & épaulement M6 X 35
420641258
4,00€ Prix unitaire TTC
41
RETAINING PLATE Plaque de Retenue
420926300
18,48€ Prix unitaire TTC
42
FLANGED TORX SCREW M6 X 16 Vis Hexalobulaire & épaulement M6 X 16
420641048
3,52€ Prix unitaire TTC
43
TRIGGER WHEEL Engrenage Entraînement
420664082
420966851
21,42€ Prix unitaire TTC
44
STARTER DOUBLE GEAR Couronne De Lancement Double
420834874
420834871
356,00€ Prix unitaire TTC
45
SCREW KIT Magneto Screw Kit
295501043
295501162
17,95€ Prix unitaire TTC
46
GASKET Joint Étanche
420931130
27,94€ Prix unitaire TTC
47
CRANKSHAFT POSITION SENSOR ASSY Capteur de Position Du Vilebrequin
420966570
123,70€ Prix unitaire TTC
48
SEAL_O-RING Joint Torique
420431580
17,62€ Prix unitaire TTC
49
FLANGED TORX SCREW M6 X 16 Vis Hexalobulaire & épaulement M6 X 16
420641048
3,52€ Prix unitaire TTC
50
BALL BEARING WITH BELLOWS ASSY Soufflet Et Roulement à Billes. Inclus 43 à 44
420832648
163,01€ Prix unitaire TTC
51
O-RING Joint Torique
420631610
420631612
5,06€ Prix unitaire TTC
52
GEAR CLAMP Bride de Serrage
420853023
8,76€ Prix unitaire TTC
53
GEAR CLAMP Bride de Serrage
420851653
8,76€ Prix unitaire TTC
54
FORMED HOSE Boyau Formé
420922825
420922828
51,74€ Prix unitaire TTC
55
OETIKER CLAMP Bride de Serrage
420851683
12,04€ Prix unitaire TTC

Retrouvez sur cette page le schéma détaillé Couvercle PDM Et Magnéto _04R1530 SEA-DOO. Cette vue éclatée permet d'identifier les différents composants dont vous avez besoin pour entretenir votre machine et retrouver rapidement leur référence de pièce d'origine SEA-DOO.


Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions. Lors de l'ajout d'une pièce au panier, faites attention à commander la quantité souhaitée. Le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
