Couvercle PDM Et Magnéto - 155 Modèle Avec Suspension pour Sea-Doo GTX de 2017

Couvercle PDM Et Magnéto - 130-155 Modèle Sans Suspension

Marche Arrière - Tous les Modèles

Couvercle PDM Et Magnéto - 155 Modèle Avec Suspension

1>4

TIMING/DRIVE COVER ASS Y Timing/Drive Cover Ass'y. Includes 1 to 4

420910527

747,01€ Prix unitaire TTC

2

PLUG SCREW M20 X 1.5 Vis d'Obturation M20 X 1.5

420641317

16,56€ Prix unitaire TTC

3

BEARING NEEDLE Roulement à aiguilles

420232482

24,32€ Prix unitaire TTC

4

OIL SEAL Anneau Étanche

420650310

420650315

13,80€ Prix unitaire TTC

5

ROTARY SEAL Joint Rotatif

420650370

420650371

51,26€ Prix unitaire TTC

6

OIL SIEVE Tamis d'Huile

420956950

19,33€ Prix unitaire TTC

7

FLANGED TORX SCREW M6 X 85 Vis Hexalobulaire À Épaulement M6 X 85

420641228

8,76€ Prix unitaire TTC

8

CLAMP Bride

420853414

21,28€ Prix unitaire TTC

9

FLANGED TORX SCREW M6 X 35 Vis Hexalobulaire & épaulement M6 X 35

420641258

4,00€ Prix unitaire TTC

10

VALVE SEAT SLEEVE Manchon Du Siège De Soupape

420256606

34,46€ Prix unitaire TTC

11

PISTON VALVE Soupape de Piston

420256630

420256638

26,42€ Prix unitaire TTC

12

COMPRESSION SPRING Ressort De Compression

420939400

420939401

16,91€ Prix unitaire TTC

13

COMPRESSION SPRING Ressort De Compression

420939211

10,28€ Prix unitaire TTC

14

PLUG SCREW M20 X 1.5 Vis d'Obturation M20 X 1.5

420641052

44,72€ Prix unitaire TTC

15

O-RING Joint Torique | Included in gasket kit

420230890

6,32€ Prix unitaire TTC

16

PUMP SHAFT ASS Y Arbre De Pompe & l'Huile Ass.

420837472

65,00€ Prix unitaire TTC

17

OIL PUMP ROTOR 16 MM Rotor De Pompe & l'Huile 16 mm

420956675

41,92€ Prix unitaire TTC

18

NEEDLE PIN Goupille & Aiguille

420929070

2,24€ Prix unitaire TTC

19

OIL PUMP COVER Couvercle de Pompe à Huile

420811590

420811591

42,86€ Prix unitaire TTC

20

FLANGED TORX SCREW M6 X 16 Vis Hexalobulaire & épaulement M6 X 16

420641048

3,52€ Prix unitaire TTC

21

IMPELLER Hélice

420922801

18,90€ Prix unitaire TTC

22>23

WATER PUMP HOUSING ASS Y Boîtier de Pompe À Eau Ass.. Inclus 22 à 23

420922686

420922921

343,01€ Prix unitaire TTC

23

GASKET Joint étanche

420950840

17,82€ Prix unitaire TTC

24

FLANGED TORX SCREW M6 X 25 Vis Hexalobulaire & épaulement M6 X 25

420641238

3,84€ Prix unitaire TTC

25

TORX FLANGED SCREW M6 X 105 Vis Hexalobulaire & épaulement M6 X 105

420641338

8,76€ Prix unitaire TTC

26

OIL FILTER Filtre à l'Huile

420956741

15,82€ Prix unitaire TTC

27

OIL FILTER COVER Couvercle Du Filtre À Huile

420612080

420612081

13,06€ Prix unitaire TTC

28

O-RING Joint Torique

420230920

420230923

3,72€ Prix unitaire TTC

29

O-RING Joint Torique | Included in gasket kit

420850500

3,76€ Prix unitaire TTC

30

HEX. SCREW M8 X 140.5 Vis Hex. M8 X 140.5

420641103

420641104

16,08€ Prix unitaire TTC

31

O-RING Joint Torique | Included in gasket kit

420950860

4,58€ Prix unitaire TTC

32

SPACER Espaceur

420857229

24,32€ Prix unitaire TTC

33

HEX. NUT M8 écrou Hex. M8

420842610

15,92€ Prix unitaire TTC

34

STATOR PLATE Plaque Réacteur

420889721

420889726

365,54€ Prix unitaire TTC

35

MAGNETO FLYWHEEL Volant Moteur

420296900

522,38€ Prix unitaire TTC

36

FLANGED TORX SCREW M6 X 35 Vis Hexalobulaire & épaulement M6 X 35

420641258

4,00€ Prix unitaire TTC

37

RETAINING PLATE Plaque de Retenue

420926300

18,48€ Prix unitaire TTC

38

FLANGED TORX SCREW M6 X 16 Vis Hexalobulaire & épaulement M6 X 16

420641048

3,52€ Prix unitaire TTC

39

TRIGGER WHEEL Engrenage Entraînement

420664082

420966851

21,42€ Prix unitaire TTC

40

STARTER GEAR, 86 TEETH Starter Gear, 86 Teeth

420835163

346,01€ Prix unitaire TTC

41

SCREW KIT Vis Hexagonale

295501162

17,95€ Prix unitaire TTC

42

GASKET Joint Étanche

420931130

27,94€ Prix unitaire TTC

43>44

CRANKSHAFT POSITION SENSOR ASSY Capteur de Position Du Vilebrequin

420966570

123,70€ Prix unitaire TTC

44

SEAL_O-RING Joint Torique

420431580

17,62€ Prix unitaire TTC

45

FLANGED TORX SCREW M6 X 16 Vis Hexalobulaire & épaulement M6 X 16

420641048

3,52€ Prix unitaire TTC

46>48

BALL BEARING WITH BELLOWS ASSY Soufflet Et Roulement à Billes. Inclus 43 à 44

420832648

163,01€ Prix unitaire TTC

47

O-RING Joint Torique

420631610

420631612

5,06€ Prix unitaire TTC

48

GEAR CLAMP Bride de Serrage

420853023

8,76€ Prix unitaire TTC

49

GEAR CLAMP Bride de Serrage

420851653

8,76€ Prix unitaire TTC

50

FORMED HOSE Boyau Formé

420922825

420922828

51,74€ Prix unitaire TTC

51

OETIKER CLAMP Bride de Serrage

420851683

12,04€ Prix unitaire TTC

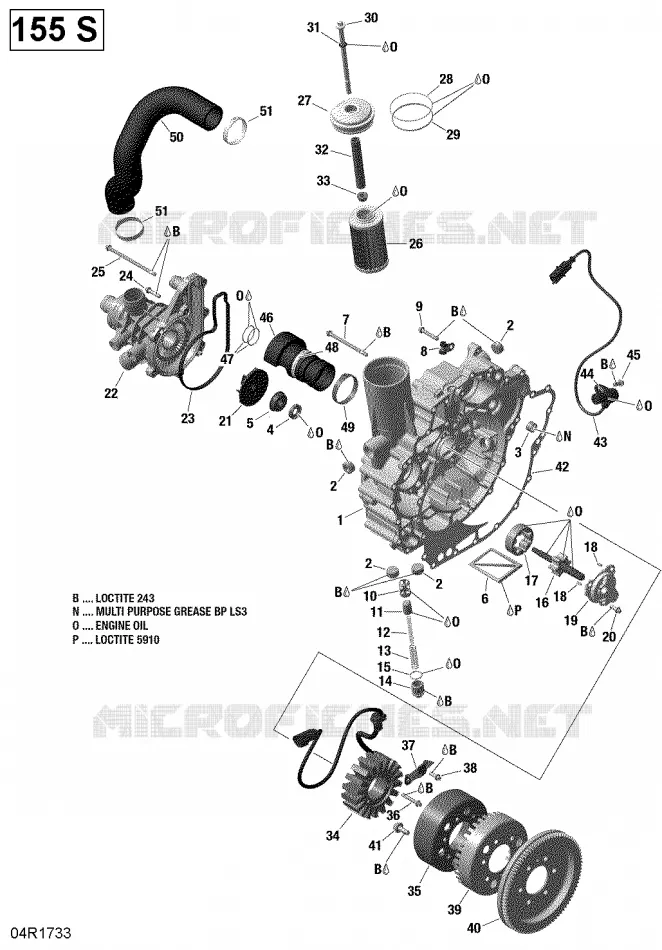

Retrouvez sur cette page le schéma détaillé Couvercle PDM Et Magnéto - 155 Modèle Avec Suspension SEA-DOO. Cette vue éclatée permet d'identifier les différents composants dont vous avez besoin pour entretenir votre machine et retrouver rapidement leur référence de pièce d'origine SEA-DOO.

Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions. Lors de l'ajout d'une pièce au panier, faites attention à commander la quantité souhaitée. Le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
