01- ROTAX - iDF Gearbox pour Sea-Doo GTX 230 de 2023

01- ROTAX - iDF Gearbox

1

GASKET Joint étanche | Included in gasket kit

420230010

13,62€ Prix unitaire TTC

2

GEAR BOX ASSY. Gear Box Ass'y | Includes no. 2-22

420686393

963,18€ Prix unitaire TTC

2a

HOUSING ASSEMBLY Boitier

420210905

352,01€ Prix unitaire TTC

3

BALL BEARING Roulement & Billes

420232100

24,32€ Prix unitaire TTC

4

COUNTERSHAFT Arbre De Renvoi

420684272

654,01€ Prix unitaire TTC

5

GEAR Engrenage

420434984

58,86€ Prix unitaire TTC

6

GEAR ASSEMBLY Kit Engrenage Assemblé | Kit 295501213 includes ill. no. 6-8

295501213

166,01€ Prix unitaire TTC

7

WASHER Rondelle

420926211

3,66€ Prix unitaire TTC

8

GROOVE RING Bague

420245251

6,74€ Prix unitaire TTC

9

DRIVEN SHAFT ASSEMBLY Driven Shaft Ass'y

420820468

120,00€ Prix unitaire TTC

10

SHIFTING FORK ASSY Fourchette D'Embrayage | Includes no. 10-13

420657507

181,01€ Prix unitaire TTC

11

COMPRESSION SPRING Ressort De Compression

420638107

15,66€ Prix unitaire TTC

12

Not Available As Spare Parts

XXX

Non disponible

13

RETAINING RING 10X1 Circlip

420245330

2,06€ Prix unitaire TTC

14

HOLDING CLAMP WITH MAGNET Pince De Maintien Avec Aimant

420261241

18,50€ Prix unitaire TTC

15

ROCKERARM Bras De Bascule

420253603

22,30€ Prix unitaire TTC

16

BEARING BOLT M8X1 Boulon De Roulement M8X1

420241151

28,08€ Prix unitaire TTC

17

NEEDLE PIN B 3X15.8 Goupille Aiguille 3X15.8

420932849

3,96€ Prix unitaire TTC

18

PLUG SCREW Vis D'Obturation

420240273

13,48€ Prix unitaire TTC

19

SERVOMOTOR ASSY Servomoteur Assemblé

420265844

254,00€ Prix unitaire TTC

20

O-RING Joint Torique

420450450

2,50€ Prix unitaire TTC

21

WASHER 5.3 Rondelle 5.3

420927575

4,90€ Prix unitaire TTC

22

ALLEN SCREW M5X16 Vis Allen M5X16

420901253

1,25€ Prix unitaire TTC

23

SENSOR HOLDER Support De Capteur

420951361

12,56€ Prix unitaire TTC

24

LINEAR POSITION SENSOR Capteur De Position Linéaire

420665952

87,00€ Prix unitaire TTC

25

FLANGED TORX SCREW M6 X 45 Vis Hexalobulaire & épaulement M6 X 45

420641198

4,84€ Prix unitaire TTC

26

FLANGED TORX SCREW M6 X 35 Vis Hexalobulaire & épaulement M6 X 35

420641258

4,00€ Prix unitaire TTC

27

BALL BEARING WITH BELLOWS ASS Y Soufflet Et Roulement Bille Assemblé | Includes no. 27-29

420832642

213,00€ Prix unitaire TTC

28

O-RING Joint Torique | Included in gasket kit

420631612

5,06€ Prix unitaire TTC

29

GEAR CLAMP Bride de Serrage

420853023

8,76€ Prix unitaire TTC

30

GEAR CLAMP 52.8-56MM Bride De Serrage 52.8-56MM

420851714

9,36€ Prix unitaire TTC

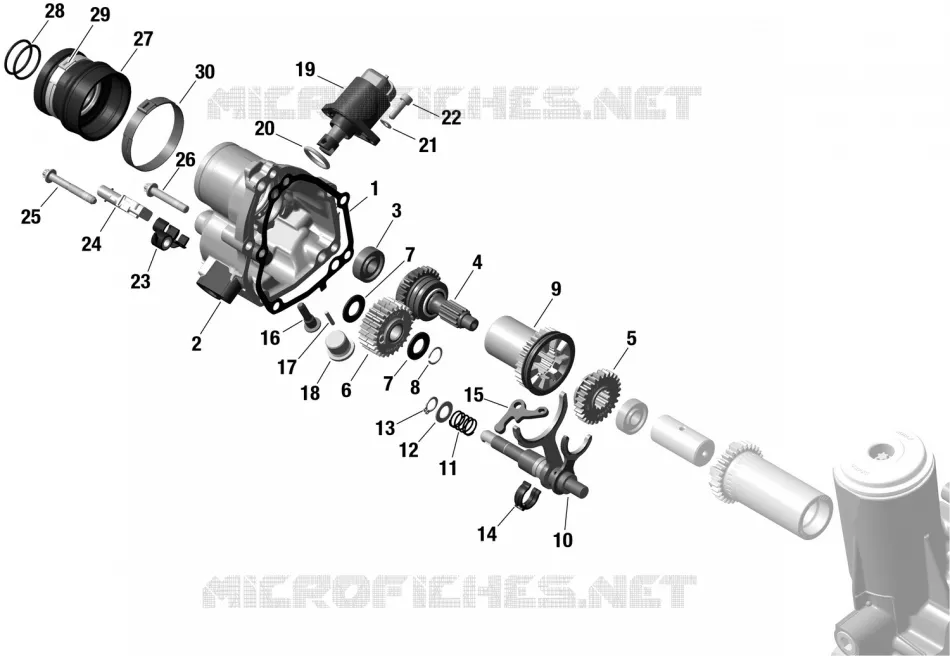

Retrouvez sur cette page le schéma détaillé 01- ROTAX - iDF Gearbox SEA-DOO. Cette vue éclatée permet d'identifier les différents composants dont vous avez besoin pour entretenir votre machine et retrouver rapidement leur référence de pièce d'origine SEA-DOO.

Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions. Lors de l'ajout d'une pièce au panier, faites attention à commander la quantité souhaitée. Le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
