Câblage Électrique 1 pour Sea-Doo 00- Numéros de modèle Edition 1 de 2008

Accessoires Électriques 3

Système Électrique

ENGINE HARNESS Câblage Moteur. Inclus 001 à 960

204471230

259,00€ Prix unitaire TTC

MALE CONNECTOR, 4 CIRCUITS Connecteur Mâle, 4 Circuits

278001308

13,13€ Prix unitaire TTC

FEMALE TERMINAL Cosse femelle (calibre 18)

278000223

3,66€ Prix unitaire TTC

WIRE SEAL Joint De Fil

278000218

5,00€ Prix unitaire TTC

CONNECTOR_FEMALE 2 CAVITIES Logement de terminal femelle (2 circuits). (Non illustré)

278000220

17,26€ Prix unitaire TTC

100

MALE TERMINAL Cosse Mâle

515175823

5,36€ Prix unitaire TTC

110

CONNECTOR_MALE 6 CAVITIES Connecteur Mâle, 6 Circuits

278000736

710001540

25,60€ Prix unitaire TTC

120

MALE TERMINAL Cosse Mâle

278000631

5,00€ Prix unitaire TTC

140

FEMALE TERMINAL Cosse Femelle

278001114

3,66€ Prix unitaire TTC

200

FEMALE TERMINAL Cosse Femelle

278000632

2,42€ Prix unitaire TTC

220

TERMINAL_FEMALE Cosse & Anneau

278001392

5,46€ Prix unitaire TTC

230

MALE HOUSING, 41 CIRCUITS Bloc Mâle, 41 Circuits

278001751

28,64€ Prix unitaire TTC

240

TERMINAL_FEMALE Cosse & Anneau

278001392

5,46€ Prix unitaire TTC

270

SEALING CAP Bouchon Étanche

293000052

3,66€ Prix unitaire TTC

280

CONNECTOR_FEMALE 3 CAVITIES Connecteur Femelle, 3 Circuits

710000879

30,74€ Prix unitaire TTC

290

MALE LOCK, 6 CIRCUITS Barrure Secondaire, Femelle (6 Circuits) (Deutsch)

278000737

2,71€ Prix unitaire TTC

300

WRAP_TIE 142 X 3.2 Attache 130 mm

293750002

1,38€ Prix unitaire TTC

310

SEAL Joint

710000881

20,48€ Prix unitaire TTC

320

MALE CONNECTOR, 12 CIRCUITS Connecteur Mâle, 12 Circuits

409015800

278002380

41,47€ Prix unitaire TTC

330

MALE LOCK, 12 CIRCUITS Verrou Mâle, 12 Circuits

409015600

2,96€ Prix unitaire TTC

360

HOUSING, 3 CIRCUITS Logement, 3 Circuits

710000880

25,14€ Prix unitaire TTC

370

CAP Bouchon

710000882

13,18€ Prix unitaire TTC

420

MALE CONNECTOR, 4 CIRCUITS Connecteur Mâle, 4 Circuits

278000739

21,42€ Prix unitaire TTC

430

MALE LOCK, 4 CIRCUITS Verrou Mâle, 4 Circuits

278000738

3,52€ Prix unitaire TTC

450

FEMALE TERMINAL Cosse Femelle

278001750

4,00€ Prix unitaire TTC

470

CONNECTOR_FEMALE 3 CAVITIES Logement de Terminal Femelle, 3 Circuits

409207400

278002375

36,44€ Prix unitaire TTC

480

FEMALE LOCK Barrure Secondaire, 3 Circuits (Femelle) (Deutsch)

409207200

5,00€ Prix unitaire TTC

660

FUSE, 30 AMPERES Fusible, 30 Ampères

410917200

3,90€ Prix unitaire TTC

670

CONNECTOR_FEMALE 2 CAVITIES Connecteur Mâle, 2 Circuits

278001113

19,79€ Prix unitaire TTC

680

FUSE HOLDER Porte-Fusible

278001325

10,38€ Prix unitaire TTC

690

FEMALE TERMINAL Cosse Femelle

710000357

8,78€ Prix unitaire TTC

700

FUSE, 15 AMPERES Fusible, 15 Ampères

278000343

3,90€ Prix unitaire TTC

810

FUSE HOLDER CAP Capuchon De Porte-Fusible

278001326

8,78€ Prix unitaire TTC

830

SEAL WIRE Joint De Fil

710000394

15,96€ Prix unitaire TTC

850

FEMALE HOUSING Logement Externe

710000395

13,15€ Prix unitaire TTC

860

FEMALE TERMINAL Cosse Femelle

515175806

1,16€ Prix unitaire TTC

900

WIRE SEAL Joint De Fil

278000218

5,00€ Prix unitaire TTC

920

WIRE SEAL Anneau Étanche

278001505

6,62€ Prix unitaire TTC

930

CUSHION Coussinet

278000805

3,90€ Prix unitaire TTC

940

FEMALE TERMINAL Cosse Femelle

278001661

9,89€ Prix unitaire TTC

960

PLUG Bouchon

515175812

2,44€ Prix unitaire TTC

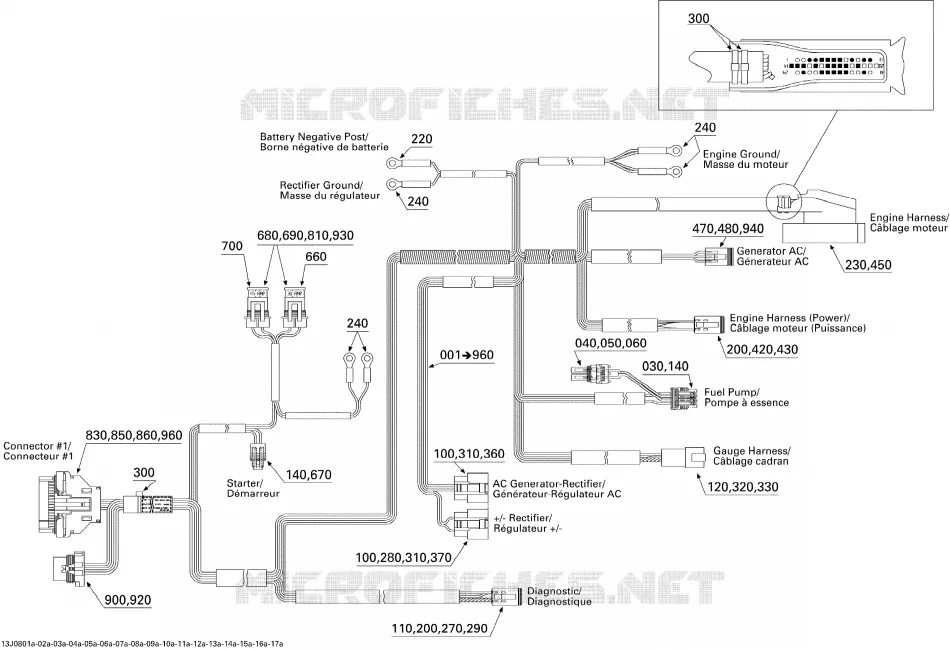

Retrouvez sur cette page le schéma détaillé Câblage Électrique 1 SEA-DOO. Cette vue éclatée permet d'identifier les différents composants dont vous avez besoin pour entretenir votre machine et retrouver rapidement leur référence de pièce d'origine SEA-DOO.

Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions. Lors de l'ajout d'une pièce au panier, faites attention à commander la quantité souhaitée. Le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
