1
Modèle
GTX
2
Année
2002
3
Finition
GTX 4-TEC 5573/5574/5593/5594
4
Catalogue pièces
Culasse
5

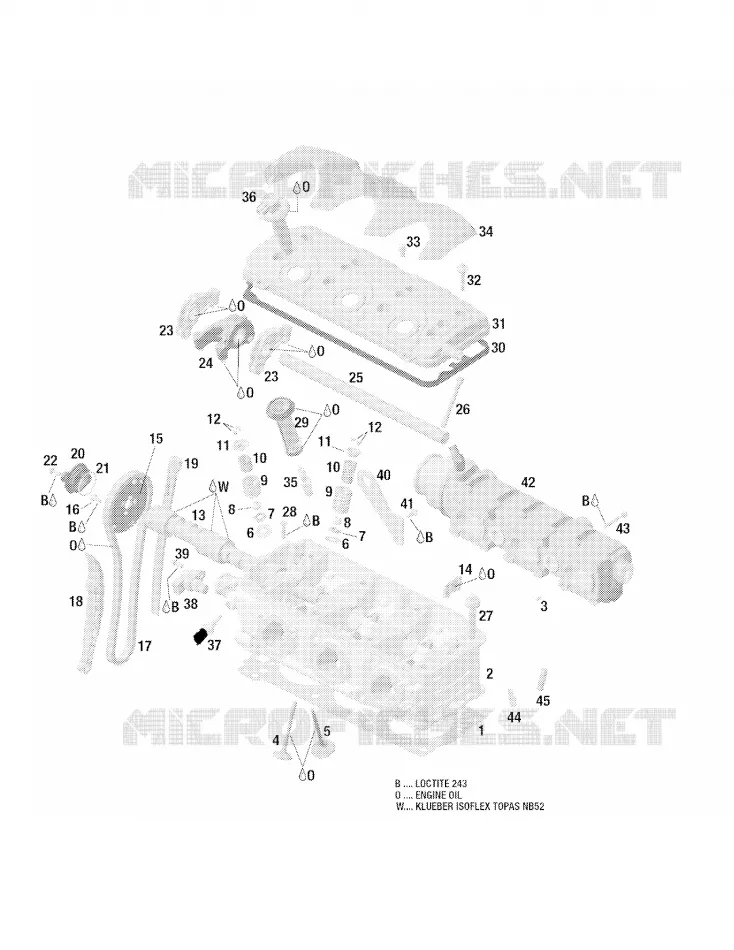

Vue éclatée
Catalogue pièces
Vilebrequin, Pistons, Arbre De Balancement
par
Support Moteur Et Silencieux
Culasse
33
6
6
27
4
30
2
38
34
3
35
23
23
39
14
36
10
10
19
26
13
40
11
11
12
12
31
42
29
32
18
5
1
16
45
8
8
15
9
9
22
25
43
7
7
44
37
20
24
21
41
17
28
1
CYLINDER HEAD GASKET Joint étanche de cylindre
290950770
420950771
145,01€ Prix unitaire TTC
2
CULASSE 1503 *CYLINDER HEAD ASSY. Culasse ass. Inclus 2 - 3.
290923937
1 502,88€ Prix unitaire TTC
3
DRIVE PIN 5 X 10 Goupille De Centrage 5 X 10
420929650
1,92€ Prix unitaire TTC
4
EXHAUST VALVE 31MM Soupape d'échappement 31 mm
711254027
420254027
106,01€ Prix unitaire TTC
5
INTAKE VALVE 38MM Soupape d'admission 38 mm
711254290
420253163
48,46€ Prix unitaire TTC
6
THRUST WASHER Rondelle de butée
711627520
420627525
1,98€ Prix unitaire TTC
7
SUPP.RESS.SOUPA*VALVE SPRING SUPPORT Support de ressort de soupape
290854600
3,60€ Prix unitaire TTC
8
VALVE STEM SEAL Anneau étanche de soupape
711230510
420230510
18,24€ Prix unitaire TTC
9
VALVE SPRING Ressort de soupape
711238180
420238180
18,62€ Prix unitaire TTC
10
VALVE INSIDE SPRING Ressort intérieur de soupape
290838280
420838280
14,02€ Prix unitaire TTC
11
VALVE SPRING RETAINER Barrure de ressort
711254280
420254283
10,10€ Prix unitaire TTC
12
VALVE-COTTER Demi-clavette de soupape
711253645
420253645
8,76€ Prix unitaire TTC
13
ARBRE A CAME *CAMSHAFT Arbre à came
290837621
420837621
835,73€ Prix unitaire TTC
14
CAMSHAFT GUIDE Guide d'arbre à came
711851692
420851694
38,20€ Prix unitaire TTC
15
TIMING GEAR 38 TEETH Engrenage de distribution 38 dents
290254306
420254309
83,00€ Prix unitaire TTC
16
SCREW SOCKET HEAD M6 X 12 Vis creuse à 6 pans M6 x 12
290841339
420840032
5,18€ Prix unitaire TTC
17
CAMSHAFT CHAIN Chaîne d'arbre à came
290898040
420898042
115,01€ Prix unitaire TTC
18
CHAIN TENSION GUIDE Guide de tendeur de chaîne
711236540
420236541
18,62€ Prix unitaire TTC
19
CHAIN GUIDE Guide de chaîne
711236500
420236501
16,46€ Prix unitaire TTC
20
COUVERCLE *CAMSHAFT COVER Couvercle d'arbre à came
290660100
4,81€ Prix unitaire TTC
21
O RING Joint torique
711950870
420950870
6,32€ Prix unitaire TTC
22
TORX FLANGE SCREW M6 X 16 Vis hexalobulaire à épaulement M6 x 16
290641048
420641048
3,52€ Prix unitaire TTC
23
EXHAUST ROCKER-ARM Culbuteur d'échappement
711254326
420254329
162,00€ Prix unitaire TTC
24
INLET ROCKER-ARM Culbuteur d'admission
711254315
420254316
213,00€ Prix unitaire TTC
25
ARBRE CULBUTEUR*ROCKER-ARM SHAFT Arbre de culbuteur
290854592
146,06€ Prix unitaire TTC
26
TORX SCREW M8 X 72 Vis hexalobulaire M8 x 72
711641080
420641080
5,82€ Prix unitaire TTC
27
TORX-REDUCED SHAFT SCREW M11 X 147 Vis hexalobulaire à épaulement M11 x 147
290641110
420641110
13,50€ Prix unitaire TTC
28
TORX-FLANGE SCREW M6 X 25 Vis hexalobulaire à épaulement M6 x 25
290641238
420641238
3,84€ Prix unitaire TTC
29
SPARK PLUG TUBE Tube de bougie d'allumage
711851750
420851754
32,60€ Prix unitaire TTC
30
VALVE COVER GASKET Joint étanche de couvercle de soupape
290950820
420950820
39,14€ Prix unitaire TTC
31
COUVERCLE SOUPA*VALVE COVER Couvercle de soupape
290811580
80,32€ Prix unitaire TTC
32
TORX-FLANGE SCREW M6 X 30 Vis hexalobulaire à épaulement M6 x 30
290641268
420440561
5,26€ Prix unitaire TTC
33
TORX FLANGE SCREW M6 X 10 Vis hexalobulaire à épaulement M6 x 10
711641483
420641488
6,89€ Prix unitaire TTC
34
Couvercle de soupape
290660160
Non disponible
35
SPARK PLUG NGK DCPR8E Bougie, NGK DCP-R8E
707000246
715900637
9,56€ Prix unitaire TTC
36
IGNITION COIL Bobine d'allumage
290664020
296000307
124,01€ Prix unitaire TTC
37
TEMPERATURE SENSOR Capteur de température
711222425
278002895
45,66€ Prix unitaire TTC
38
CAMSHAFT SENSOR Capteur d'arbre à came
290664040
420664046
102,00€ Prix unitaire TTC
39
TORX FLANGE SCREW M6 X 16 Vis hexalobulaire à épaulement M6 x 16
290641048
420641048
3,52€ Prix unitaire TTC
40
SUPP.TRANSP.PTO*TRANSPORT BRACKET PTO Support de transport PDM
290851615
420851615
15,43€ Prix unitaire TTC
41
TORX FLANGE SCREW M6 X 16 Vis hexalobulaire à épaulement M6 x 16
290641048
420641048
3,52€ Prix unitaire TTC
42
EXHAUST MANIFOLD Collecteur d'échappement
290973697
296000422
926,02€ Prix unitaire TTC
43
TORX-FLANGE SCREW M6 X 45 Vis hexalobulaire à épaulement M6 x 45
290641198
420641198
4,84€ Prix unitaire TTC
44
GUIDE SOUP.ADM.*VALVE GUIDE INLET Guide de soupape d'admission
290253922
420253922
13,72€ Prix unitaire TTC
45
GUIDE SOUP.ECH.*VALVE GUIDE EXHAUST Guide de soupape d'échappement
290253927
8,47€ Prix unitaire TTC
B
ADHESIVE LOCTITE 243 Loctite 243, 10 ml
293800060
25,72€ Prix unitaire TTC
O
Not Available As Spare Parts
XXX
Non disponible
W
Graisse Isoflex, 50 G
293550021
Non disponible

Retrouvez sur cette page le schéma détaillé Culasse SEA-DOO. Cette vue éclatée permet d'identifier les différents composants dont vous avez besoin pour entretenir votre machine et retrouver rapidement leur référence de pièce d'origine SEA-DOO.


Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions. Lors de l'ajout d'une pièce au panier, faites attention à commander la quantité souhaitée. Le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
