Câblage Électrique pour Sea-Doo 00- Numéros de modèle de 2007

001

ENGINE HARNESS Engine Harness

204470973

545,38€ Prix unitaire TTC

030

MALE CONNECTOR, 4 CIRCUITS Connecteur Mâle, 4 Circuits

278001308

13,13€ Prix unitaire TTC

040

FEMALE TERMINAL Cosse femelle (calibre 18)

278000223

3,66€ Prix unitaire TTC

050

WIRE SEAL Joint De Fil

278000218

5,00€ Prix unitaire TTC

060

MALE CONNECTOR, 2 CIRCUITS Connecteur Mâle, 2 Circuits

270000220

270000720

108,98€ Prix unitaire TTC

100

MALE TERMINAL Cosse Mâle

515175823

5,36€ Prix unitaire TTC

110

CONNECTOR_MALE 6 CAVITIES Connecteur Mâle, 6 Circuits

278000736

710001540

25,60€ Prix unitaire TTC

120

MALE TERMINAL Cosse Mâle

278000631

5,00€ Prix unitaire TTC

140

FEMALE TERMINAL Cosse Femelle

278001114

3,66€ Prix unitaire TTC

200

FEMALE TERMINAL Cosse Femelle

278000632

2,42€ Prix unitaire TTC

220

TERMINAL_FEMALE Cosse & Anneau

278001392

5,46€ Prix unitaire TTC

230

MALE HOUSING, 41 CIRCUITS Bloc Mâle, 41 Circuits

278001751

28,64€ Prix unitaire TTC

240

TERMINAL_FEMALE Cosse & Anneau

278001392

5,46€ Prix unitaire TTC

270

SEALING CAP Bouchon Étanche

293000052

3,66€ Prix unitaire TTC

280

MALE LOCK, 3 CIRCUITS Barrure Secondaire, 3 Circuits

409207600

3,66€ Prix unitaire TTC

290

MALE LOCK, 6 CIRCUITS Barrure Secondaire, Femelle (6 Circuits) (Deutsch)

278000737

2,71€ Prix unitaire TTC

300

WRAP_TIE 142 X 3.2 Attache 130 mm

293750002

1,38€ Prix unitaire TTC

310

CONNECTOR_MALE 3 CAVITIES Connecteur Femelle, 3 Circuits

409207000

278002378

15,64€ Prix unitaire TTC

320

MALE CONNECTOR, 12 CIRCUITS Connecteur Mâle, 12 Circuits

409015800

278002380

41,47€ Prix unitaire TTC

330

MALE LOCK, 12 CIRCUITS Verrou Mâle, 12 Circuits

409015600

2,96€ Prix unitaire TTC

360

FEMALE TERMINAL HOUSING, 2 CIRCUITS Logement de terminal femelle (2 circuits)

278001673

27,94€ Prix unitaire TTC

370

WEDGE-2 WAYS M Barrure Secondaire, 2 Circuits

278001671

4,26€ Prix unitaire TTC

420

MALE CONNECTOR, 4 CIRCUITS Connecteur Mâle, 4 Circuits

278000739

21,42€ Prix unitaire TTC

430

MALE LOCK, 4 CIRCUITS Verrou Mâle, 4 Circuits

278000738

3,52€ Prix unitaire TTC

440

FEMALE TERMINAL Female Terminal

515175567

8,78€ Prix unitaire TTC

450

FEMALE TERMINAL Cosse Femelle

278001750

4,00€ Prix unitaire TTC

470

CONNECTOR_FEMALE 3 CAVITIES Logement de Terminal Femelle, 3 Circuits

409207400

278002375

36,44€ Prix unitaire TTC

480

FEMALE LOCK Barrure Secondaire, 3 Circuits (Femelle) (Deutsch)

409207200

5,00€ Prix unitaire TTC

510

Not Available As Spare Parts

XXX

Non disponible

520

Not Available As Spare Parts

XXX

Non disponible

530

Not Available As Spare Parts

XXX

Non disponible

540

Not Available As Spare Parts

XXX

Non disponible

550

Not Available As Spare Parts

XXX

Non disponible

560

Not Available As Spare Parts

XXX

Non disponible

570

Not Available As Spare Parts

XXX

Non disponible

600

Not Available As Spare Parts

XXX

Non disponible

610

Not Available As Spare Parts

XXX

Non disponible

620

Not Available As Spare Parts

XXX

Non disponible

630

Not Available As Spare Parts

XXX

Non disponible

640

Not Available As Spare Parts

XXX

Non disponible

660

FUSE, 20 AMPERES Fusible 20 amp

278001143

409003900

3,90€ Prix unitaire TTC

670

CONNECTOR_FEMALE 2 CAVITIES Connecteur Mâle, 2 Circuits

278001113

19,79€ Prix unitaire TTC

680

FUSE HOLDER Porte-Fusible

278001325

10,38€ Prix unitaire TTC

690

FEMALE TERMINAL Cosse Femelle

710000357

8,78€ Prix unitaire TTC

700

FUSE, 15 AMPERES Fusible, 15 Ampères

278000343

3,90€ Prix unitaire TTC

800

Not Available As Spare Parts

XXX

Non disponible

810

FUSE HOLDER CAP Capuchon De Porte-Fusible

278001326

8,78€ Prix unitaire TTC

820

Not Available As Spare Parts

XXX

Non disponible

830

SEAL WIRE Joint De Fil

710000394

15,96€ Prix unitaire TTC

840

Not Available As Spare Parts

XXX

Non disponible

850

FEMALE HOUSING Logement Externe

710000395

13,15€ Prix unitaire TTC

860

FEMALE TERMINAL Cosse Femelle

515175806

1,16€ Prix unitaire TTC

870

Not Available As Spare Parts

XXX

Non disponible

880

Not Available As Spare Parts

XXX

Non disponible

890

Not Available As Spare Parts

XXX

Non disponible

900

WIRE SEAL Joint De Fil

278000218

5,00€ Prix unitaire TTC

910

Not Available As Spare Parts

XXX

Non disponible

920

WIRE SEAL Anneau Étanche

278001505

6,62€ Prix unitaire TTC

930

FRONT HARNESS Fuse Holder

278001805

663,84€ Prix unitaire TTC

940

Cosse Femelle

278001276

Non disponible

950

Not Available As Spare Parts

XXX

Non disponible

960

PLUG Bouchon

515175812

2,44€ Prix unitaire TTC

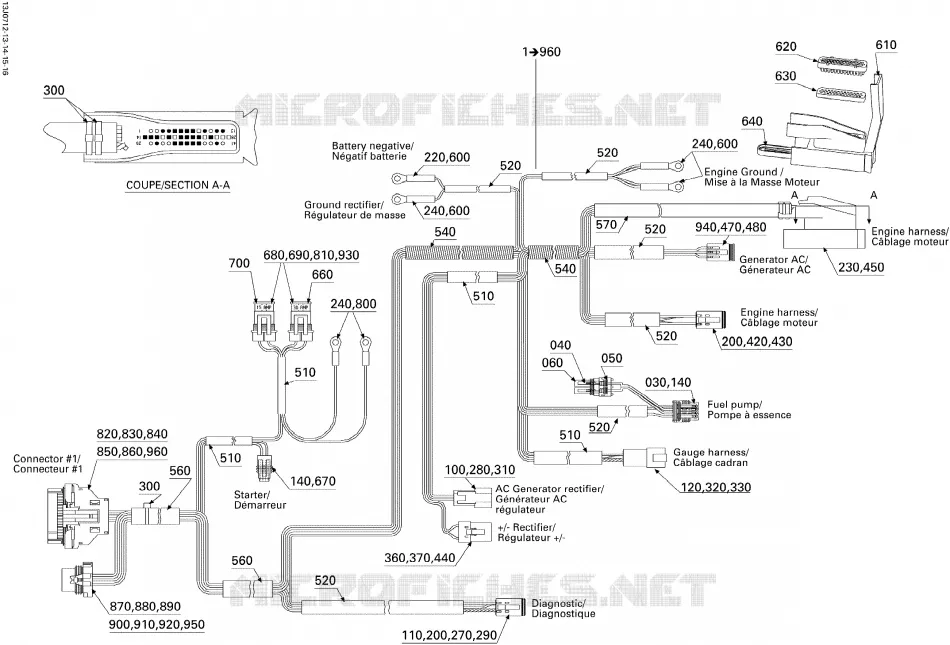

Retrouvez sur cette page le schéma détaillé Câblage Électrique SEA-DOO. Cette vue éclatée permet d'identifier les différents composants dont vous avez besoin pour entretenir votre machine et retrouver rapidement leur référence de pièce d'origine SEA-DOO.

Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions. Lors de l'ajout d'une pièce au panier, faites attention à commander la quantité souhaitée. Le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
