Electrical Harness 1 Sea-Doo

WIRING HARNESS MAIN Câblage Principal. Inclus 1 à 2025

278002272

1 000,02€ Prix unitaire TTC

WIRE SEAL Joint

278000999

3,66€ Prix unitaire TTC

TERMINAL_FEMALE Cosse & Anneau

278000992

2,58€ Prix unitaire TTC

101

TERMINAL_FEMALE Cosse & Anneau

278001392

5,46€ Prix unitaire TTC

110

MALE TERMINAL Cosse Mâle

278000631

5,00€ Prix unitaire TTC

112

FEMALE TERMINAL Cosse Femelle

278000632

2,42€ Prix unitaire TTC

113

FEMALE TERMINAL Cosse Femelle

278001661

9,89€ Prix unitaire TTC

114

MALE HOUSING, 2 CIRCUITS Male Housing, 2 Circuits

409206900

10,90€ Prix unitaire TTC

117

HOUSING-TAB Bloc femelle (6 circuits)

270000137

710001539

22,34€ Prix unitaire TTC

120

CONNECTOR_FEMALE 2 CAVITIES Logement Femelle, 2 Circuits

409207300

11,64€ Prix unitaire TTC

121

CONNECTOR_FEMALE 3 CAVITIES Logement de Terminal Femelle, 3 Circuits

409207400

278002375

36,44€ Prix unitaire TTC

122

MALE CONNECTOR, 4 CIRCUITS Connecteur Mâle, 4 Circuits

278000739

21,42€ Prix unitaire TTC

123

CONNECTOR_MALE 6 CAVITIES Connecteur Mâle, 6 Circuits

278000736

710001540

25,60€ Prix unitaire TTC

126

MALE LOCK, 2 CIRCUITS Barrure Secondaire

409207500

3,66€ Prix unitaire TTC

129

FEMALE LOCK, 6 CIRCUITS Barrure Secondaire, Femelle (6 circuits) (Deutsch)

278000735

3,66€ Prix unitaire TTC

132

MALE LOCK, 2 CIRCUITS Barrure Secondaire

409207500

3,66€ Prix unitaire TTC

133

FEMALE LOCK Barrure Secondaire, 3 Circuits (Femelle) (Deutsch)

409207200

5,00€ Prix unitaire TTC

134

MALE LOCK, 4 CIRCUITS Verrou Mâle, 4 Circuits

278000738

3,52€ Prix unitaire TTC

135

MALE LOCK, 6 CIRCUITS Barrure Secondaire, Femelle (6 Circuits) (Deutsch)

278000737

2,71€ Prix unitaire TTC

138

SEALING CAP Bouchon Étanche

293000052

3,66€ Prix unitaire TTC

196

WRAP_TIE 142 X 3.2 Attache 130 mm

293750002

1,38€ Prix unitaire TTC

202

FEMALE TERMINAL Cosse Femelle

278001114

3,66€ Prix unitaire TTC

203

CONNECTOR_FEMALE 2 CAVITIES Connecteur Mâle, 2 Circuits

278001113

19,79€ Prix unitaire TTC

229

FEMALE TERMINAL Cosse femelle (calibre 18)

278000223

3,66€ Prix unitaire TTC

238

CONNECTOR_FEMALE 3 CAVITIES Bloc mâle (3 circuits)

278000273

10,90€ Prix unitaire TTC

242

WIRE SEAL Joint De Fil

278000218

5,00€ Prix unitaire TTC

243

WIRE SEAL Joint De Fil

710000048

8,78€ Prix unitaire TTC

244

WIRE SEAL Joint de fil

278000216

3,66€ Prix unitaire TTC

260

Gaine, 22 mm

515175319

Non disponible

388

FEMALE TERMINAL Cosse Femelle

278001750

4,00€ Prix unitaire TTC

391

MALE HOUSING, 41 CIRCUITS Bloc Mâle, 41 Circuits

278001751

28,64€ Prix unitaire TTC

398

MALE CONNECTOR, 4 CIRCUITS Connecteur Mâle, 4 Circuits

278001308

13,13€ Prix unitaire TTC

420

WRAP_TIE 188 X 4.6 Attache

414115200

0,12€ Prix unitaire TTC

437

SEAL Joint d'Étanchéité

515175886

7,51€ Prix unitaire TTC

438

LATCH Bloc de Retenue

515175883

10,87€ Prix unitaire TTC

439

LOCK Barrure Secondaire

515175884

7,99€ Prix unitaire TTC

440

COVER Couvercle

515175885

8,59€ Prix unitaire TTC

525

SHRINK TUBING Gaine Thermorétractable

710000482

32,02€ Prix unitaire TTC

541

Gaine 6 mm

515175442

Non disponible

542

Gaine 9 mm

409901700

Non disponible

543

Gaine 12 mm

409902000

Non disponible

545

TUBING 16 MM Gaine 16mm

415080000

9,55€ Prix unitaire TTC

668

LITTLE FUSE, 10 AMPERES Mini Fusible, 10 Amperes

710000744

10,38€ Prix unitaire TTC

669

LITTLE FUSE, 15 AMPERES Mini-Fusible, 15 Ampères

710000745

9,72€ Prix unitaire TTC

671

LITTLE FUSE, 30 AMPERES Mini-Fusible, 30 Ampères

710000747

9,72€ Prix unitaire TTC

675

FUSE BOX ASS Y Porte-Fusibles Ass.

710000660

415129856

59,64€ Prix unitaire TTC

684

FUSE PULLER Pince Mini-Fusible

710000781

9,25€ Prix unitaire TTC

690

FEMALE TERMINAL Terminal Femelle

710000890

5,36€ Prix unitaire TTC

696

CONNECTOR, 3 CIRCUITS Connecteur, 3 Circuits

278002064

30,74€ Prix unitaire TTC

702

FEMALE TERMINAL Cosse Femelle

710000836

6,62€ Prix unitaire TTC

703

FEMALE TERMINAL Cosse Femelle

710000837

6,20€ Prix unitaire TTC

706

CAP Bouchon

710000840

6,66€ Prix unitaire TTC

732

TERMINAL Terminal Femelle

710000877

10,87€ Prix unitaire TTC

734

CONNECTOR_FEMALE 3 CAVITIES Connecteur Femelle, 3 Circuits

710000879

30,74€ Prix unitaire TTC

735

HOUSING, 3 CIRCUITS Logement, 3 Circuits

710000880

25,14€ Prix unitaire TTC

736

SEAL Joint

710000881

20,48€ Prix unitaire TTC

737

CAP Bouchon

710000882

13,18€ Prix unitaire TTC

751

FEMALE TERMINAL Terminal Femelle

710000918

8,78€ Prix unitaire TTC

767

BUS BAR Barre jonction

278002165

10,38€ Prix unitaire TTC

768

BUS BAR Barre jonction

278002165

10,38€ Prix unitaire TTC

769

BUS BAR Barre jonction

278002165

10,38€ Prix unitaire TTC

770

LITTLE FUSE, 3 AMP Mini-Fusible, 3 AMP

710001008

4,50€ Prix unitaire TTC

771

Relais, 30 AMP. Obsolete. Sea Doo order 278002822

278002168

Non disponible

773

FUSE COVER Couvercle de Fusible

710001026

25,14€ Prix unitaire TTC

775

MOUNT DART Dard

293730018

293730040

1,24€ Prix unitaire TTC

778

BUS BAR Barre jonction

278002165

10,38€ Prix unitaire TTC

798

CONNECTOR_FEMALE 4 CAVITIES Logement Mâle, 4 Circuits

278002185

9,07€ Prix unitaire TTC

799

WIRE SEAL Joint De Fil

278002186

6,48€ Prix unitaire TTC

800

FEMALE TERMINAL Terminal Femelle

278002187

7,24€ Prix unitaire TTC

801

RESISTANCE 500 OHMS Résistance 500 OHMS

278002188

15,34€ Prix unitaire TTC

949

FUSE BOX ASS Y Boitier de Fusible Ass.

278002285

33,54€ Prix unitaire TTC

950

FUSE BOX COVER Couvercle de Boitier de Fusible

278002286

32,60€ Prix unitaire TTC

953

DIODE CAP Capuchon de Diode

278002306

18,98€ Prix unitaire TTC

2021

BATTERY CABLE Câble de Batterie

278002163

74,00€ Prix unitaire TTC

2023

FUSE DECAL Décalque Fusible

278002171

3,96€ Prix unitaire TTC

2025

FUSE DECAL Décalque Fusible

278002192

7,20€ Prix unitaire TTC

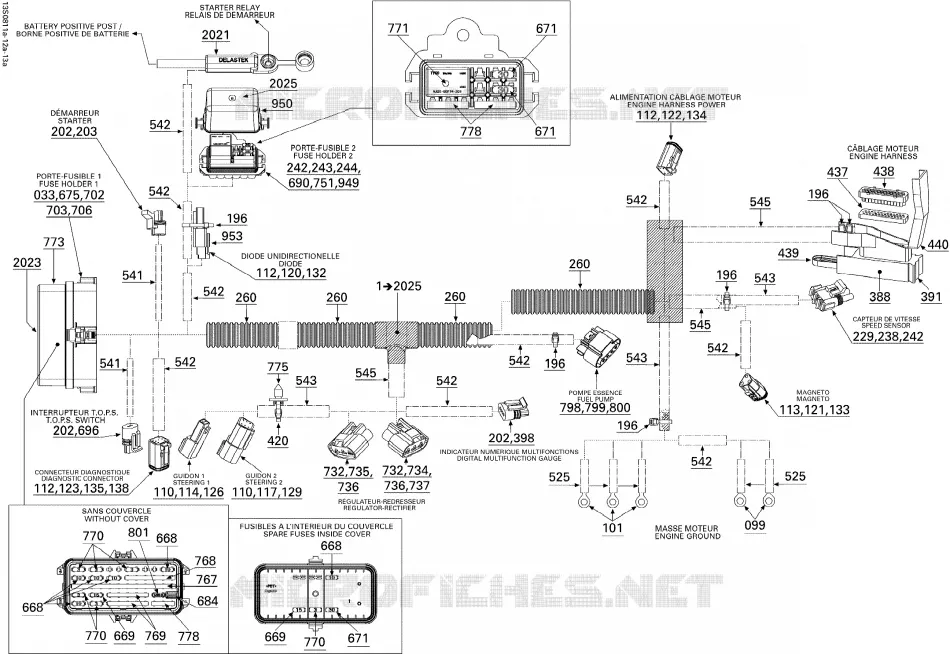

Retrouvez sur cette page le schéma détaillé Electrical Harness 1 SEA-DOO. Cette vue éclatée permet d'identifier les différents composants dont vous avez besoin pour entretenir votre machine et retrouver rapidement leur référence de pièce d'origine SEA-DOO.

Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions. Lors de l'ajout d'une pièce au panier, faites attention à commander la quantité souhaitée. Le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
